Aluminium elektrisk motorisk foringsrør: Design, produksjon, beskyttelse og presisjon

Maksimere varmestrømmen i aluminiums elektriske motoriske foringsrør

Når ingeniører diskuterer Aluminium elektrisk motorhus Varmeavledning , De snakker virkelig om å håndtere en kjede med termiske motstander: fra kobberviklinger eller stator -laminasjoner inn i åket og monteringsfunksjoner, gjennom foringsveggen, over den ytre overflaten, og til slutt i den omkringliggende luften eller væsken. Enhver svak kobling i denne kjeden hever hotspot -temperaturer og komprimerer ytelsesmarginer. Aluminiums høye varmeledningsevne sammenlignet med jernholdige hus gjør det til et åpenbart førstevalg, men å innse at fordelen avhenger av gjennomtenkt materialvalg, kontaktdesign og overflateteknikk. Målet er ikke bare å bevege varme; Det beveger varmen forutsigbart mens du kontrollerer vekt, produserbarhet og kostnader.

Termiske veier inne i huset

Inne i foringsrøret etterlater varmen statortennene og åk ved ledning og krysser inn i huset via pressemass, limingsgrensesnitt eller potteforbindelser. Et kontinuerlig, sterkt belastet kontaktgrensesnitt reduserer kontaktmotstanden. Praktiske trinn inkluderer tett toleranserte pressemass, tynne og ensartede grensesnittmaterialer og bevisst klemmetrykk som unngår forvrengning. Der potte- eller gapfyllstoff er nødvendig, velger du materialer som balanserer konduktiviteten med viskositet, slik at de våter mikro-asperiteter uten å fange luft. Designere forbedrer ofte ledning ved å forlenge statortennene eller legge til kobber shunts som forkorter banelengden. Fordi aluminium utvides mer enn stål, må differensiell ekspansjon ved driftstemperaturer vurderes; For mye forstyrrelse ved montering kan bli for lite under varm drift, og nedbrytende termisk overføring akkurat når det er mest nødvendig.

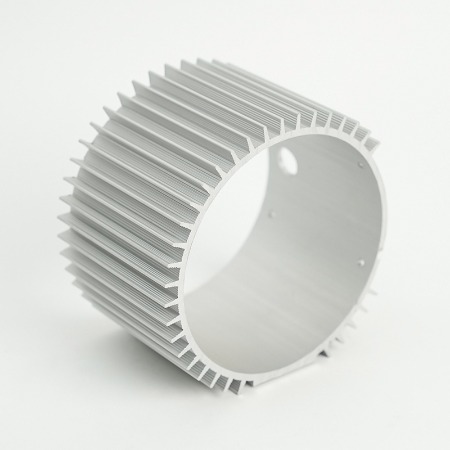

Fingeometri, luftstrøm og overflatebehandlinger

Utenfor foringsrøret dominerer konveksjon. Rette finner er enkle og kostnadseffektive, men louvered eller bølgete finner forstyrrer grenselag og kan overgås i lavhastighets luftstrøm. Finneavstand skal gjøre rede for begroingsrisiko og fremstilling av trekkvinkler. Overflatebehandlinger kan være motintuitive: En mikro-rolket overflate kan øke konvektiv varmeoverføring ved å snuble turbulens selv om den reduserer konduktiviteten litt, og et mørkt anodisk lag øker emissiviteten, som betyr noe uansett hvor stråling er ikke-uklart. Hvis motoren lever inne i et hylse eller miljø under hette, er dupet luftstrøm med kjente hastighetsprofiler mer pålitelig enn å stole på tilfeldig flyt. Når det er sannsynlig at støv eller insekter er sannsynlig, velger du tykkere finner med større avstand for å bevare ytelsen over tid.

Materialeekarakterer og termisk ledningsevne

Ulike aluminiumskarakterer handelsledere mot castabilitet og styrke. Høy-silisium-støpende legeringer flyter vakkert og fyller tynne finner, men deres termiske ledningsevne er lavere enn smidde karakterer. Derimot tilbyr Extrudering av smidd 6xxx -serie utmerket konduktivitet og maskinbarhet, selv om de kanskje krever mer maskinering for å nå komplekse geometrier. Fordi materialt valg samhandler med prosess, bør beslutninger veie termiske gevinster mot verktøy og stykkepartikostnader. Følgende sammenligninger setter tall i sammenheng før hele tabellsammendraget.

• Aluminium leder vanligvis varme flere ganger bedre enn rustfrie stål ved romtemperatur, noe som kan føre til mindre temperaturøkning for samme varmefluks.
• Innenfor aluminiumsfamilier fører lavere silisium eller smidde legeringer generelt bedre enn høy-silisium-støpende legeringer, på bekostning av å støpe tynne vegger like enkelt.
• Magnesium er lettere, men gjennomfører vanligvis varme mindre effektivt enn vanlige aluminiumskarakterer og kan komplisere korrosjonsstyring.

Testmetoder og design tilbakemeldingsløkker

Termiske modeller akselererer læring, men de må være forankret ved måling. Infrarød termografi avslører hotspots rundt lagerskuldre og ribbein kryss. Kalibrerte varme-bløtleggingstester med kjente belastninger validerer CFD, mens termisk sjokk sykling utsetter grensesnittnedbrytning over livet. De mest effektive programmene behandler termisk benchmarking som en rutinemessig port i designutgivelser, ikke en spesiell hendelse. Denne systemtilnærmingen er det som til slutt vender uttrykket Aluminium elektrisk motorisk foringsdrakning Fra et søk på et konkurransefortrinn i feltet.

Velge en produksjonsrute og evaluere partnere

Velge en prosess og vetting Die Cast Aluminium Motor Housing Leverandører er en multi-variabel øvelse. Die casting utmerker seg ved høye volumer med tynne vegger og integrerte finner; Sandstøping gir fleksibilitet og lavere verktøyinvestering til kostnad for tykkere seksjoner; Ekstrudering pluss CNC -maskinering gir suveren overflatefinish og konduktivitet for enklere geometrier; Og støping av permanent mold sitter mellom sand og støping for middels løp. Det riktige valget balanserer geometri, toleranse, kosmetikk og totale eierkostnader. Når to ruter virker levedyktige, kan du sammenligne dem i setninger først og bekrefte med et tabulert målkort, så avveininger er gjennomsiktige med både ingeniør-, kvalitets- og innkjøpsteam.

Die Casting vs. Sand Casting vs. Ekstrudering CNC

Die -støping vinner vanligvis der du trenger mange tynne finner og jevn veggtykkelse med tett repeterbarhet. Sandstøping, mens grovere, støtter store hus og hurtigdesign -iterasjoner uten høye forhåndsverktøy. Ekstrudering CNC -maskinering er fornuftig for sylindriske eller prismatiske skjell der lineære finner eller enkle kanaler kan kuttes fra lager; Det bevarer også høyere termisk ledningsevne for smidd aluminium. Investeringsstøping kan oppnå fine detaljer, men mister ofte bakken på kostnadene for større deler. Fordi overflatebehandling påvirker tetning, maleri og termisk emissivitet, bør du vurdere hvor mye maskinering eller etterbehandling hver rute trenger for å treffe ytelse og kosmetiske mål.

Verktøy, ledetid og totale eierkostnader

Totale eierkostnader (TCO) kombinerer amortisert verktøy, stykkeparti, skrot, gods og kvalitetsrisiko. Die casting har høyere verktøy, men lav syklusstid; Sandstøping reverserer det. Hvis årlig volum er usikkert, kan det å starte med sandstøping eller ekstrudering avrisiko programmet og gi reelle etterspørselsdata før du forplikter deg til hardt verktøy. Motsatt, når lanseringsprognosen er fast og geometrien passer den, kan det å bevege seg tidlig til døstøping betale tilbake verktøyet raskt ved å krympe syklustid og maskineringsinnhold. Leverandørens sted påvirker logistikkrisiko og ledetid; Dual-sourcing med vanlige inspeksjonsplaner og utskiftbare verktøy kan stabilisere forsyningen.

Kvalitetssystemer og leverandørvurdering

Når screening die støpt aluminiumsmotorhus leverandører , se utover nominelle evner. Be om prosessstrømdiagrammer, PFMEA-eksempler og data fra statistisk kapasitet om lignende hus. Gjennomgå metallografiske rapporter for porøsitet og kulde-shut-kontroll, og spør hvordan gating/overløpsstrategier reduserer gassinneslutning i tynne finner. Valider det koordinatmålingsutstyr og trykk-test-rigger samsvarer med inspeksjonsplanen din. En moden leverandør vil ønske et felles DFM/DFMEA -verksted velkommen som reduserer risikoen før stål kuttes.

Miljøvern og tetningsstrategi

Designe a Korrosjonsbestandig aluminiumsmotorinnkapsling IP65 betyr å tenke helhetlig om vann, støv, kjemikalier, temperatursykling og galvaniske par. IP65 betegner støvtett konstruksjon og beskyttelse mot vannstråler, men å bestå en laboratorietest en gang er ikke det samme som å trives gjennom år i feltet. Ekte miljøer kombinerer saltspray, ledende støv, oljer og termiske gradienter som pumper fuktighet gjennom mikro-gap. For å lykkes, må tetningsfunksjonene være sjenerøse, belegg må være kompatible, og forskjellige metaller må isoleres. Fordi korrosjon er et systemproblem, sporer mange feil tilbake til grensesnitt - fuglere, sjefer og omslag - snarere enn selve bulkaluminiumet.

IP -rangeringer, pakninger og pust

Begynn med å velge pakningsgeometri som opprettholder komprimering etter aldring: svamp lukkede celle elastomerer for inntrenging med lite vann, eller støpte profiler for robust flensengasjement. Målkompresjonsområder som står for toleranse-stabler; Bruk komprimeringsbegrensere i plastdeksler for å unngå overutstyr. Der foringsrøret varmer og avkjøles, utjevner en membranpustet trykk og reduserer tendensen til å trekke fuktighet forbi tetninger. Kabelkjertler og ledningsoppføringer må samsvare med inntrengningsmål; Selv en under-spec kjertel kan forringe en ellers utmerket design.

Belegg, anodisering og korrosjonstesting

Ubelagte aluminium danner et beskyttende oksid, men kloridrike miljøer krever mer. Anodisering øker korrosjonsbestandighet og overflatehardhet; Pulverbelegg gir en tøff, attraktiv finish; og konverteringsbelegg forbedrer malingsadhesjon. Når deler blir satt sammen med rustfrie festemidler, bruker du isolerende skiver eller fugemasser for å dempe galvanisk potensial. Valider beleggssystemer med nøytral saltspray og sykliske korrosjonstester som inkluderer sprekkkuponger som er representative for ekte ledd, ikke bare flate paneler. Den beste praksisen er å kombinere robust forsegling med en finish skreddersydd for miljøet, og deretter verifisere med akselererte tester.

Festemidler, grensesnitt og forskjellige metaller

Galvaniske par driver mange feltproblemer. Hvis rustfrie festemidler er påkrevd, kan du isolere dem fra aluminiumet med fangede skiver, bruk kompatible antisisser og unngå vannbevarende geometrier. Der stålbraketter bolter til foringsrøret, bruk fugemasse i skjøten for å redusere sprekk korrosjon. Til slutt, behandle jordingspunkter og malingsbrudd bevisst, så beskyttende systemer blir ikke utilsiktet kompromittert. En disiplinert tilnærming gjør en "IP -testpass" til en robust Korrosjonsbestandig aluminiumsmotorinnkapsling IP65 Det trives i ekte vær og nedvasking.

Masseduksjon for moderne drivlinjer

Elektrifisering plasserer en premie på vekt- og pakkeeffektivitet, og gjør søken etter en Lett aluminiumsmotorforingsrør for EV -motorer Mer enn et slagord. Lavere masse forbedrer kjøretøyets effektivitet, utvider termisk takhøyde og letter montering av montering. Men vektkutt kan ikke kompromittere foringsstivhet, bæreinnretting eller akustisk oppførsel. Kunsten er å fjerne gram der strukturen bidrar minst, samtidig som den bevarer belastningsstier og termisk ytelse. Å gjøre dette godt blander optimalisering av topologi, støpevennlig ribbing og fornuftig maskinering som unngår å skape stressstigerere eller tynne seksjoner som er sårbare for porøsitet.

Strukturell topologi og vektmål

Begynn med en stivhetsdrevet topologi: Definer lagerbelastninger, girkasse-reaksjoner og monteringsbegrensninger, og la deretter en løsere identifisere korridorer av materiale som bærer det meste av stresset. Oversett resultatet til støpbare ribber og nett med ensartede veggoverganger, sjenerøse fileter og konsistent trekk. For sylindriske hus, bør du vurdere integrerte ribbbånd som dobler seg som varmespredende ringer. Etablere vekt- og stivhetsmål tidlig, så avveininger er synlige under designanmeldelser i stedet for å oppdage under DV-testing.

Termisk-strukturelle avveininger

Vektreduksjon er noen ganger i konflikt med kjøling. Tynnere vegger reduserer ledningsområdet, enda mer, men tynnere finner kan gjenopprette konvektivt område hvis støping tillater det. Hvis CFD viser en varm sone i nærheten av en monterende sjef, kan en lokal hetespreder ribbe ut og utføre en global veggtykking økning. Tilsvarende kan et mørkt, holdbart belegg øke emissiviteten og gjenvinne litt termisk margin uten strukturell straff. Trikset er å kombinere flere beskjedne forbedringer i stedet for å stole på en tungvekts fix. Når en vann-glykoljakke er gjennomførbar, kan integrerte kanaler forskyve det termiske regimet helt, noe som muliggjør lavere veggtykkelse uten overoppheting.

NVH, stivhet og integrasjon

Lette deler kan ringe. Å holde en Lett aluminiumsmotorforingsrør for EV -motorer Stille, innstill ribbeavstand og tykkelse for å bryte opp panelmodus, og bruke asymmetriske ribbeina der det er mulig. Integrasjon-for eksempel å kombinere rotor-end-skjold, omformerfester eller kjølevæskemanifolder-løfter parenteser og festemidler som gir vekt og kompleksitet. Sammenlign to alternativer med ord, og bekreft deretter med en enkel bord: et integrert bolig kan spare 8–12% masse og ti festemidler, mens en modulær tilnærming kan forenkle tjenesten til svak vekt. Ta beslutninger i sammenheng med monteringsstrategi og feltreparasjonbarhet, ikke vekt alene.

Presisjonsmaskinering og verifisering

Å gjøre en grov støping til en ferdig komponent henger sammen med presisjon - fanget av uttrykket CNC maskinert aluminiumsmotorstoleranse 0,01 mm . Selv om ikke alle funksjoner krever ti-mikron kontroll, gjør det ofte å bære kjeder og paring ansikter. Å oppnå dette krever mer enn dyktige maskiner; Det avhenger av Datum -strategi, stabil løsning, termisk kontroll og overvåkning av prosessfunksjoner. Tenk på maskinering som den siste sjansen til å samkjøre mekaniske, termiske og tette ytelse med designintensjonen.

GD & T for å bære kjeder og passer

Definer dataer som gjenspeiler hvordan foringsrøret er begrenset i tjeneste. Konsentrisitet eller posisjon for å bære kjeder bør referere til monteringsflaten og den motsatte boringen for å bevare rotorinnretningen. Sirkularitet og sylindrisitet på få mikronnivå kan være nødvendig for å beskytte bærelivet. Flathet på deksler og girgrensesnitt støtter pakningskomprimering og girnett. I stedet for å stramme opp enhver toleranse, konsentrer du presisjon ved funksjonene som kontrollerer systematferd og lar sjenerøse toleranser andre steder redusere kostnadene.

Løsning, prosessfunksjon og inspeksjon

Å holde en tynnvegget støping uten forvrengning er et håndverk. Bruk formittende reir og vakuum der det er aktuelt, og kontroller klemmekrefter for å unngå ovaliserende kjeder. Fasebearbeiding slik at tungt lagerfjerning skjer før presisjonsfunksjoner. Kjølevæsketemperatur og maskinoppvarming når du jager CNC maskinert Aluminiumsmotor foringsrør Toleranse 0,01 mm ; Uten termisk stabilitet lider målingsdrift og evne. Kontroller kritiske egenskaper med CMMS og luftmålere, og overvåk med SPC slik at trender blir fanget før deler slipper ut. En dyktig prosess skal demonstrere CP/CPK> 1.33 på sikkerhetskritiske dimensjoner, med klare reaksjonsplaner når kontrollkartene signaliserer ut-av-kontrollbetingelser.

Dokumentasjon, SPC og utgivelseskriterier

Robust dokumentasjon oversetter stilltiende kunnskap til repeterbare utfall. Kontrollplaner bør koble operasjoner til egenskapene de lager og instrumentene som verifiserer dem. Første artikkelinspeksjon bekrefter tolkning av utskrift, mens pågående revisjoner sjekker at fiksering, kuttere og programmer samsvarer med den godkjente staten. For å forsegle ansikter, kombiner overflatebehandlingskontroller med flathet; For gjengede hull, verifiser plasseringen samt tonehøyde kvalitet. Endelig lekkasjetesting av lukkede volumer og verifisering av dreiemomentvinkel for innsatser Fullfør pakken, og sikrer at det ferdige foringsrøret oppfyller ytelse, holdbarhet og monteringsmål når den forlater linjen.

Rask referansesammenligning

Sammenligningene nedenfor oppsummerer fortellingsuttalelsene ovenfor i et enkelt syn for å støtte raske avveiningsbeslutninger og tverrfunksjonelle anmeldelser.
